서론
HSPACE Knights Frontier 프로그램의 일환으로 BoB에서 진행한 프로젝트 주제들에 대해 내 생각을 공유하는 시간을 가져보려고 한다. 이번에 알아볼 프로젝트 이름은 ‘Windows Driver 0-day Research’이다.
또한, 설명에 앞서 해당 프로젝트는 Best of the Best 12th Team <우리 오늘부터 0-day?>에서 진행했으며, 프로젝트에 대한 진행 과정과 시행착오, 성과 등이 매우 고퀄리티로 이미 정리되어 있다. 보다 자세한 정보를 알아보고 싶다면, 해당 연구 글들을 열람해 보면 좋을 것이다.
또한 이 글도 원래는 이 연구가 어떻게 이뤄졌을까와 내 생각을 공유해보는 차원에서 진행했지만, 프로젝트 진행자 분들이 연구 내용을 인터넷에 자세히 공개해 주셨기 때문에 해당 연구를 간략히 리뷰해 보는 형식으로 진행하려고 한다.
Windows Driver?
드라이버는 컴퓨터의 운영 체제가 하드웨어 장치와 상호 작용할 수 있도록 하는 소프트웨어이다. 이를 이용하여 커널 모드에서만 접근할 수 있는 자원을 사용하거나, 명령을 내릴 수 있다.
해당 프로젝트에서 발견한 Windows kernel Driver를 사용하는 분야는 5가지였으며, 비교적 취약점이 유력하게 발생할만한 프로그램을 타겟으로 선정해 진행했다고 한다. 공개한 선정 기준은 다음과 같다.
- CVE 발급 이력이 존재할 것
- 취약점을 Handling 할 수 있는 PSIRT팀이 존재하거나, 창구가 존재할 것
- 분야 별 최소 20위 이내 기업일 것
- 국내외 영향력을 고려
- 공신력 있는 기관이 인증한 프로그램일 것
퍼징 테스트를 이용한 자동화
퍼징 테스트는 취약점 분석에 있어서 이젠 빠질 수 없는 기술이다. 이 프로젝트에서도 마찬가지로 직접 제작한 퍼저를 통해 자동화를 통해 분석가의 능력으로 인한 편차를 줄이고, 빠른 시간 안에 많은 버그를 찾을 수 있었다고 한다.

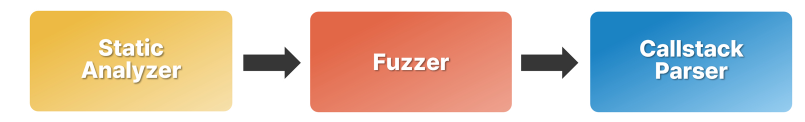

직접 설계한 퍼저는 아래와 같이 Static Analysis -> Fuzzing -> Call Stack 확인 순으로 진행해 드라이버 분석부터 크래시 발견 및 디버깅 과정을 모두 일련의 과정으로 자동화하였다.
https://today-0day.gitbook.io/main/our-approach/undefined
단계 구분상 1차적으로 타겟에 대한 바이너리를 정적분석을 수행하고, 퍼저의 크래시 결과와 함께 독자적인 Parser로 취약점 여부를 분석했을 것으로 추측된다. 결과적으로 이 퍼저 자동화를 통해 Window Kernel Driver에서 100+개의 Security Bugs를 찾을 수 있었다고 밝혔다.
정정 분석 방법: angr-PT
해당 문서를 읽으면서 매우 놀라운 부분이 있었는데, 연구자가 직접 읽어보면서 분석해야 하는 정적 분석에서도 매우 효과적인 자동화 솔루션을 적용했다는 것이다. 해당 연구진들이 독자적으로 개발한 AngrPT는 다음의 솔루션을 제공하고 있다.
- IoControl Code RIP범위 추적
- IOCTL 제약조건 분석
- 전역변수 종속성 분석
해당 솔루션은 Kernel Driver의 유저 상호작용 특징인 IoControl Code를 타겟으로 드라이버가 수행하는 동작을 식별하는데에 주력하고 있다.
https://today-0day.gitbook.io/main/our-approach/angr-pt

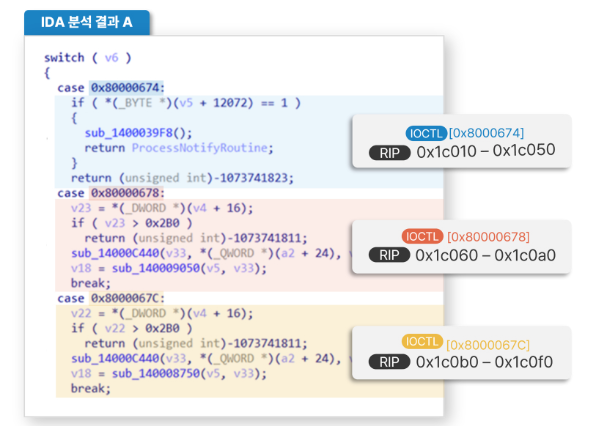

정적분석에 사용되는 IDA Hex Ray는 코드의 전체 형식을 이해하는데 도움을 주지만, 대부분의 Driver코드가 다음과 같이 각 IoControl Code가 특정 변수에서 Offset을 빼는식으로 계산이 되어 분석에 큰 어려움이 있다. 따라서 Hex Ray결과에 IoControl Code별 바이너리상의 Offset을 제시하여 분석가의 편의를 제공하는 것이다.
또한 서로 다른 제약 조건을 갖는 IoControl Code에도 대응할 수 있도록 IRP구조체의 IoStatus Code를 Symbolic Variable로 만들어 각 IOCTL의 제약조건을 자동으로 분석하도록 하였다.
이외에 IOCTL간 종속성으로 인한 버그를 탐지했고, 이를 후술할 MS Fuzzer에 고려하여 적용했다 한다.
MS Fuzzer?

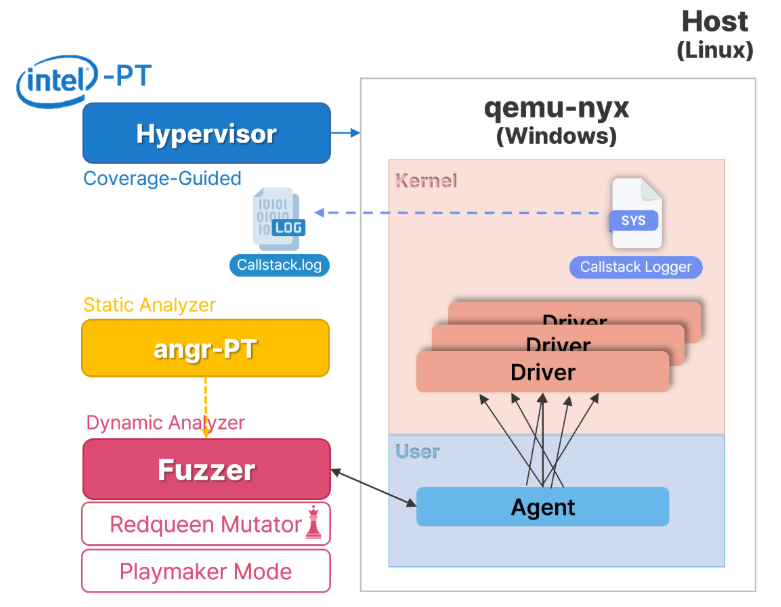

독자적이고 효율적인 정적 분석 환경에서 나온 정보들을 보다 효율적으로 사용하기 위해 전용 Fuzzer를 개발한 것으로 보인다. 퍼저의 구조도는 다음과 같다.
https://today-0day.gitbook.io/main/our-approach/ms-fuzzer
외관상으로 정리해 보자면, Nyx-Qemu를 사용해 다수의 Driver를 퍼징하는 독립실행 환경을 구측하였음을 알 수 있다.
https://today-0day.gitbook.io/main/our-approach/ms-fuzzer/playmaker-mode

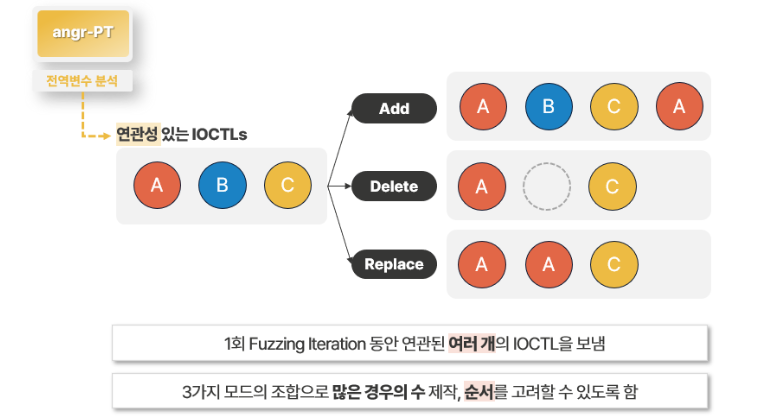

또한 앞서 말한 AngrPT의 분석 내용(IOCTL 종속성 버그 등)를 실별하는 Play maker mode를 뮤테이션에 적용해서 커버리지 / 크래시 발견 면에서 좋은 성능을 얻었다고 한다. 이외에 퍼징 테스트에 필요한 고전적인 AFK단축, AFL스타일 문제 해결 등 다양한 문제들을 해결하는 과정이 문서에 적혀 있으니 궁금하다면 참고해 보길 바란다.
예상 시행착오?
- 처음 Attack Surface의 선정 방식이 매우 궁금하다. 문서에서는 분야별로 프로그램을 조사하여 100개의 벤더사를 대상으로 128개의 프로그램을 Target으로 선정하였다고 한줄 적혀있는데, 이 많은 타겟을 촉박한 프로젝트 기간에 어떻게 조사할 수 있었는지 궁금하다.
- 퍼저를 살펴본 결과, Nyx-Fuzzer와 kAFL을 기반을 개발한 것으로 추측되는데, 두 퍼저를 어떻게 섞을지 많은 고민을 해본 흔적이 상당히 보인다. 여기에 RedQueen등 여러 솔루션을 추가해 수정하는데 많은 어려움을 겪었을 것이다. (나라면 그랬다)
